Gli inverter di Yaskawa vanno sulla ruota panoramica
Sincronizzazione, connettività ed alta disponibilità

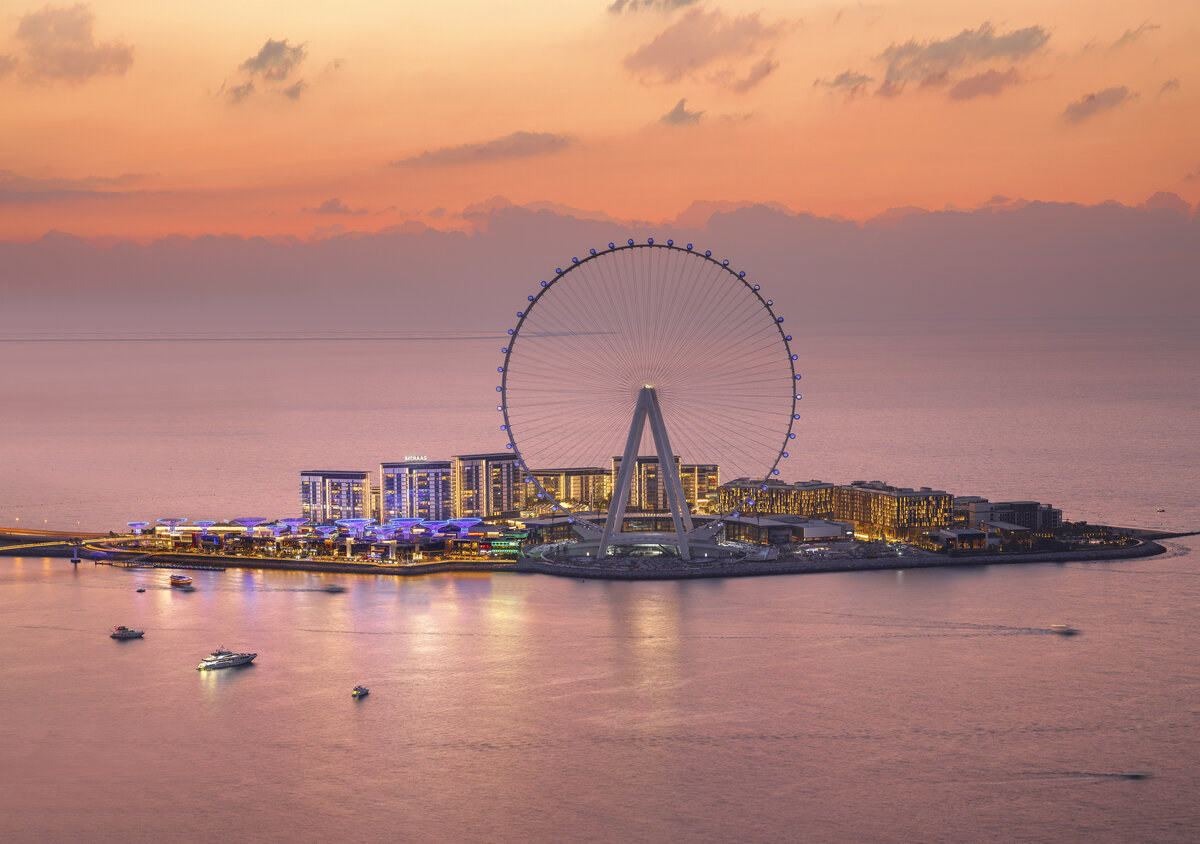

Con un diametro di 250 metri, ‘Ain Dubai’ è la più grande e alta ruota panoramica del mondo. Il primo nastro trasportatore di carico concavo al mondo consente a circa 1.750 visitatori di ammirare il panorama sopra Dubai ogni ora.
Al fine di portare a termine questo impegnativo progetto, il produttore austriaco Bruckschlögl Gmbh, leader mondiale nella fornitura di piccoli impianti di risalita, ha scelto e si è servito degli inverter Yaskawa.
‘Ain Dubai’, il cui nome deriva dalla parola araba ‘occhio’, è una spettacolare attrazione nella più grande città degli Emirati Arabi Uniti (EAU). Per la sua costruzione sono state impiegate oltre 11.000 tonnellate di acciaio. Ma i record non finiscono qui: ciascuno dei suoi raggi è più lungo di un campo di calcio e ognuna delle 48 cabine lussuosamente arredate è più grande di due autobus a due piani.
Un'altra caratteristica di questa imponente ruota panoramica, che primeggia persino sulle ruote di Las Vegas, Londra e Singapore, è che il suo speciale nastro trasportatore può spostarsi fino al 30% più velocemente, aumentandone di conseguenza la capacità. Inoltre, il nastro trasportatore di carico è progettato anche come parte del percorso di evacuazione di emergenza.
Primo nastro trasportatore a U
Con sede a Bad Goisern, nell’Alta Austria, Bruckschlögl Gmbh ha sviluppato e prodotto sia il nastro sia il cancello di accesso. L'azienda è il principale centro di ricerca e design del gruppo di Sunkid, i cui nastri trasportatori (Sunkid Moving Carpet), natiper lo sci presto affermatisi nel trasporto passeggeri, sono ora utilizzati anche nei parchi di divertimento e in un'enorme varietà di altre applicazioni in tutto il mondo.

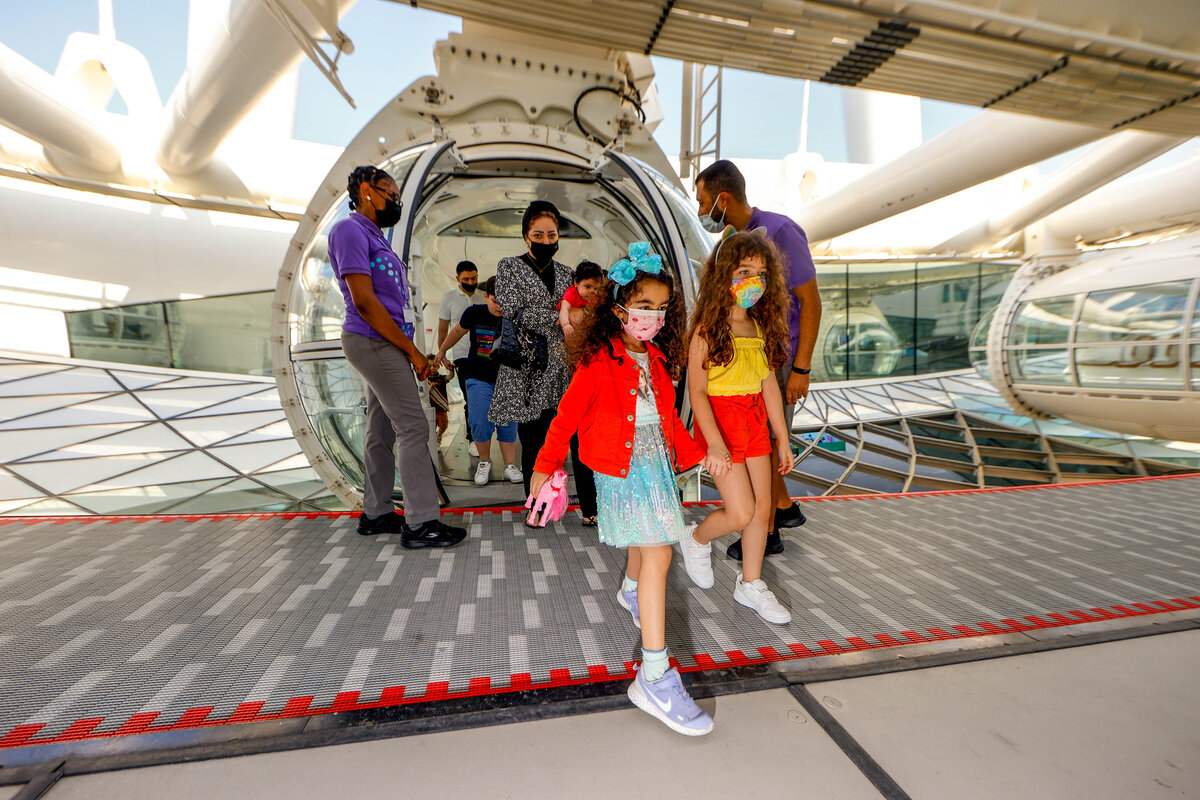

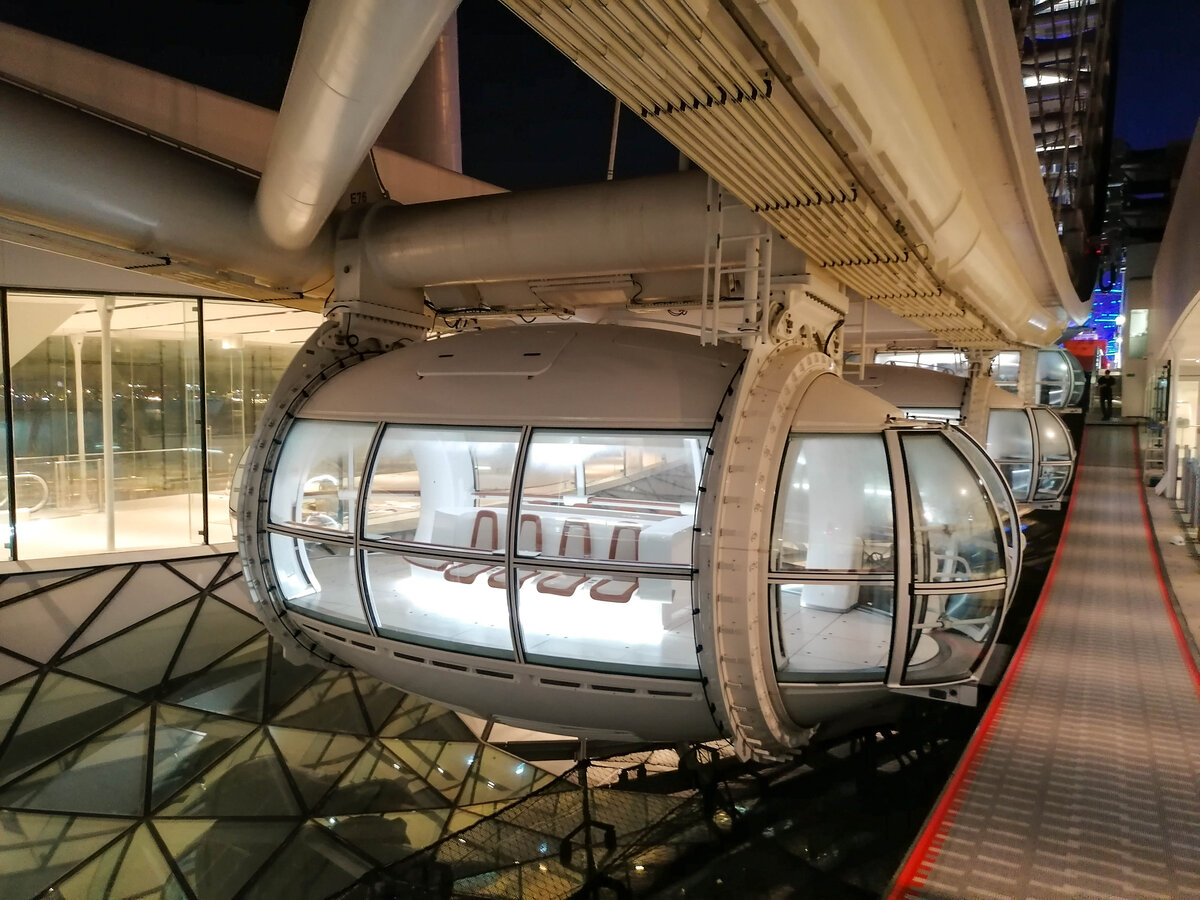

Il nastro trasportatore realizzato per ‘Ain Dubai’ è uno dei pezzi forti delle soluzioni sviluppate dall'azienda fino ad oggi: conforme alla norma EN 15700, è il primo ad avere una forma a U concava che segue il design specifico della piattaforma. Il design delle catene a maglie antistatiche garantisce poi i più elevati standard di sicurezza, funzionamento silenzioso e resistenza allo scivolamento, mentre il tensionamento della catena elimina le vibrazioni. Ultima ma non meno importante, la speciale funzione di pulizia contrasta efficacemente le condizioni climatiche locali a Dubai, tra cui calore, polvere, vento e salsedine.
Oltre le sfide ingegneristiche

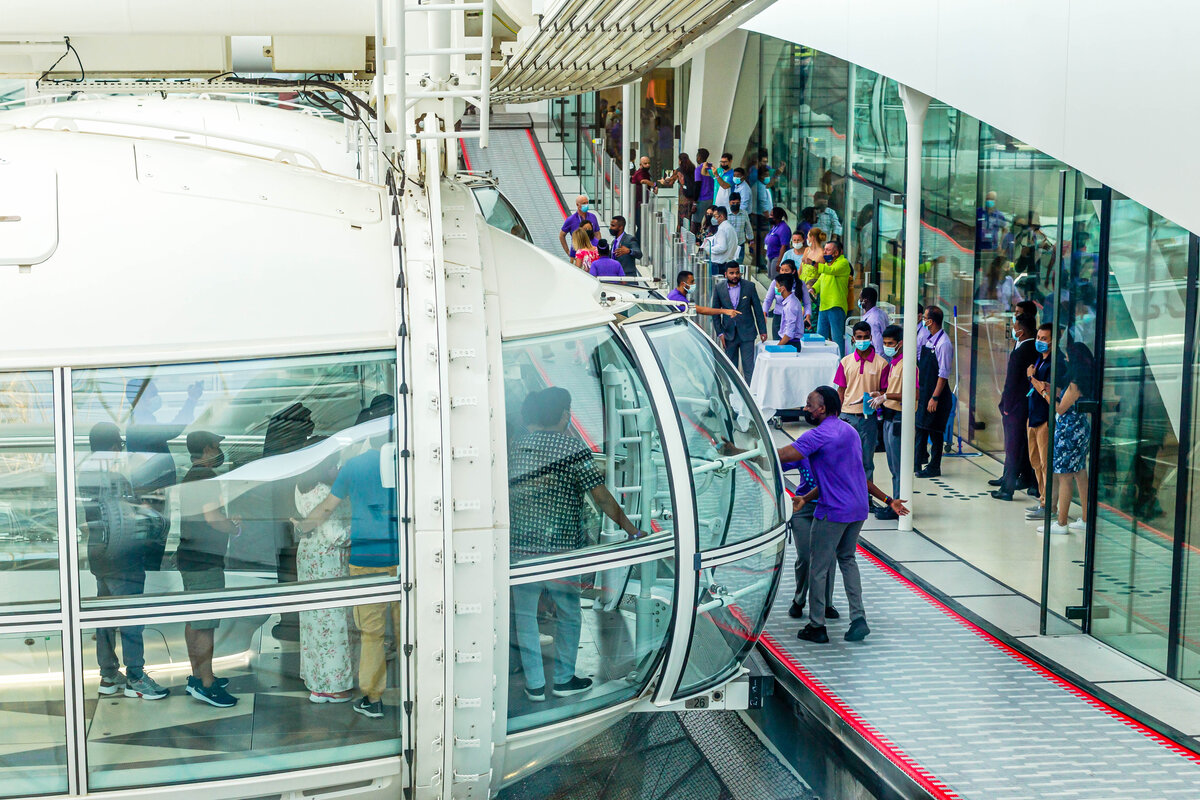

Dal momento che la ruota panoramica gira continuamente, il nastro trasportatore di carico adatta in modo ottimale la differenza di velocità tra le gondole rotanti e la piattaforma statica per raggiungere il livello di sicurezza necessario e la massima portata realizzabile. A tal fine, l'unità di controllo stand alone comunica con l'unità di controllo per la ruota panoramica e il cancello di accesso. La velocità media è di 0,2 m/s.
Tre unità inverter della serie GA700 di Yaskawa forniscono il controllo dell’azionamento. Tre sono i motivi principali di questa decisione: in primo luogo, gli inverter sono sincronizzati tra loro attraverso un sistema bus interno (Modbus) e garantiscono anche una perfetta sincronizzazione tra i movimenti della ruota e della cinghia.
In secondo luogo, offrono un alto livello di connettività con interfacce per tutti i bus di campo più comuni (Ethernet/IP, Profibus, Profinet, Ethercat, Powerlink, Canopen, Devicenet, CC-Link e il bus Yaskawa MECHATROLINK ) per consentire l'integrazione in una varietà di ambienti di sistema. Gli inverter dispongono anche di un'interfaccia RS-485 integrata, che permette loro di essere collegati in rete. Fino a cinque inverter possono essere controllati con un'unica scheda opzionale, il che significa che sono necessarie meno schede, riducendo quindi i costi di installazione.
In terzo luogo, questi dispositivi robusti e affidabili soddisfano gli elevati requisiti di disponibilità anche in condizioni climatiche particolarmente difficili: tollerano temperature fino ad almeno 50 °C senza declassamento. Inoltre, Yaskawa fornisce un servizio di magazzino per i pezzi di ricambio a Dubai.
GA700: inverter industriale versatile
Inverter versatile per applicazioni industriali, GA700 è disponibile con un range di potenza fino a 355 kW e presenta un eccezionale livello di semplicità d'uso, oltre alla massima affidabilità. Elevata flessibilità, dimensioni ridotte e diverse funzionalità integrate facilitano l'integrazione in qualsiasi applicazione. Strumenti intelligenti come la procedura guidata di avvio, la registrazione dei dati, l'app mobile DriveWizard e molti altri strumenti consentono di impostare, avviare e risolvere i problemi, risparmiando tempo prezioso.
Caratteristiche di sicurezza funzionale come ingressi STO conformi a SIL3 (Safe Torque Off) e un filtro EMC integrato completano la dotazione di base degli inverter GA700. La funzione STO consente di effettuare arresti di emergenza in modo semplice e sicuro. Tutte le varianti di modello sono progettate con protezione IP20 e sono di conseguenza robuste, garantendo gli standard elevati di Yaskawa in termini di qualità e affidabilità. In particolare, GA700 è progettato per dieci anni di funzionamento continuo senza manutenzione.
